Пневмосепаратор норийный Н-50-ПН (50т/ч)
Модель Н-50-ПН — это компактное устройство, объединённое с приводной станцией нории. Оборудование предназначено для удаления примесей, отличающихся по аэродинамическим характеристикам, из зерна пшеницы, ржи, крупяных и других культур.
Пневмосепаратор норийный Н-50-ПН
Н-50-ПН может быть использован в качестве автономного агрегата для финальной очистки зерна в технологической линии, так и как дополнительная ступень пневмоочистки товарного зерна в вибро-центробежном сепараторе Б1-ВЦС-50-М3-CA.
Автономное применение норийного пневмосепаратора Н-50-ПН возможно при подключении к нему системы аспирации производительностью не менее 8000 м³/ч при полном давлении воздуха 400 Па.
Система аспирации, состоящая из пылевого вентилятора Б1-ВЦС-50.04.000_1сб и пылеотделителя со шлюзовым затвором Б1-ВЦС50.06.000_1Ссб полностью обеспечивает работу норийного пневмосепаратора Н-50-ПН в автономном режиме. Энергопотребление системы аспирации составляет до 6 кВт.
Технические характеристики
| Наименование параметра | Значение параметра | |
| Производительность*, т/ч (не менее) | 50 | |
| Повреждение зерна, % (не более) | >0.5 | |
| Ширина ленты норийной, мм | 275…300 | |
| Скорость движения ленты, м/с | 2.4 | |
| Напряжение, В | 380 | |
| Частота питающего напряжения, Гц | 50 | |
| Мощность электродвигателя, кВт | 5.5 | 7.5 |
| Максимальная высота выгрузки зерна, м | 8.1 | 21.2 |
| Масса, кг (не более) | 536 | 560 |

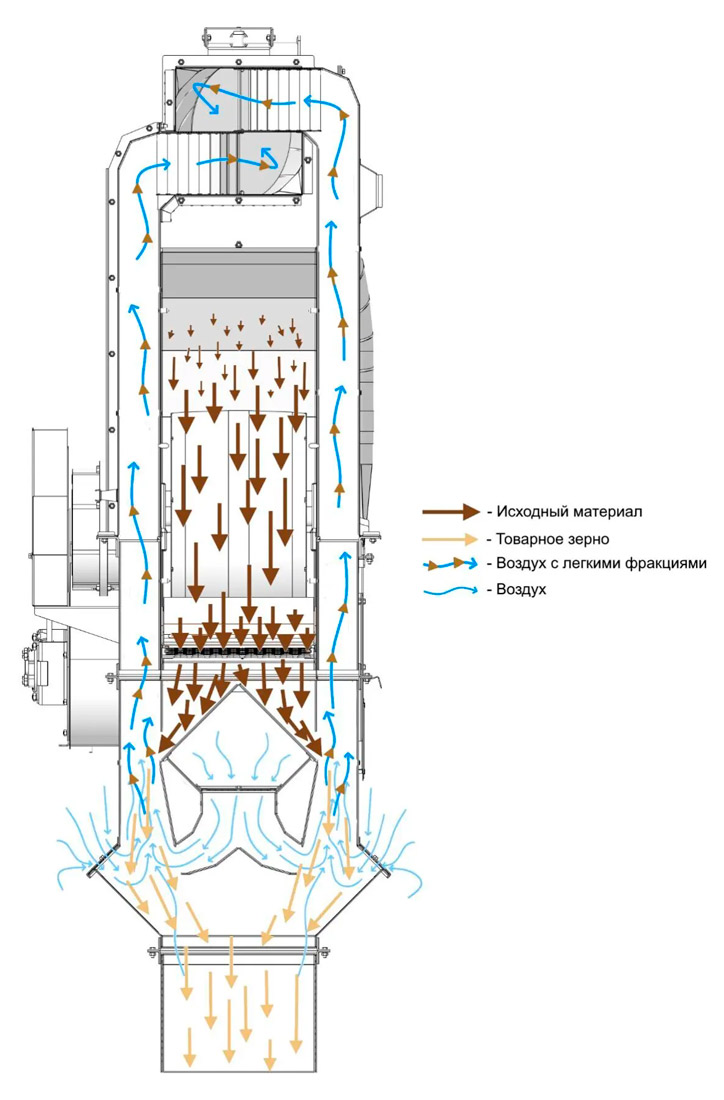

Как работает норийный пневмосепаратор Н-50-ПН
На участке приводной станции происходит выгрузка зерна посредством центробежной силы из ковшей нории. Далее зерно распределяется на трёхмерной полиуретановой решётке, которая равномерно направляет его в специальные пневмосепарирующие каналы. В этих каналах восходящий поток воздуха разделяет зерно на фракции, учитывая аэродинамические различия компонентов. В каждом из каналов есть прозрачные окна для визуального контроля и настройки воздушного потока, которая регулируется с помощью дроссельной заслонки.
В системе воздушных каналов встроен пробоотборник, позволяющий контролировать степень очистки зерна. Поток воздуха с унесёнными лёгкими примесями уходит в отстойник сепаратора или, при автономной работе пневмосепаратора, в пылеотделитель.
Таким образом, Н-50-ПН обеспечивает эффективное удаление из товарного зерна пыли, отрубей и щуплого материала, что обеспечивает высокое качество очистки.
